Дизельный винтовой компрессор Chicago Pneumatic CPS 820-17

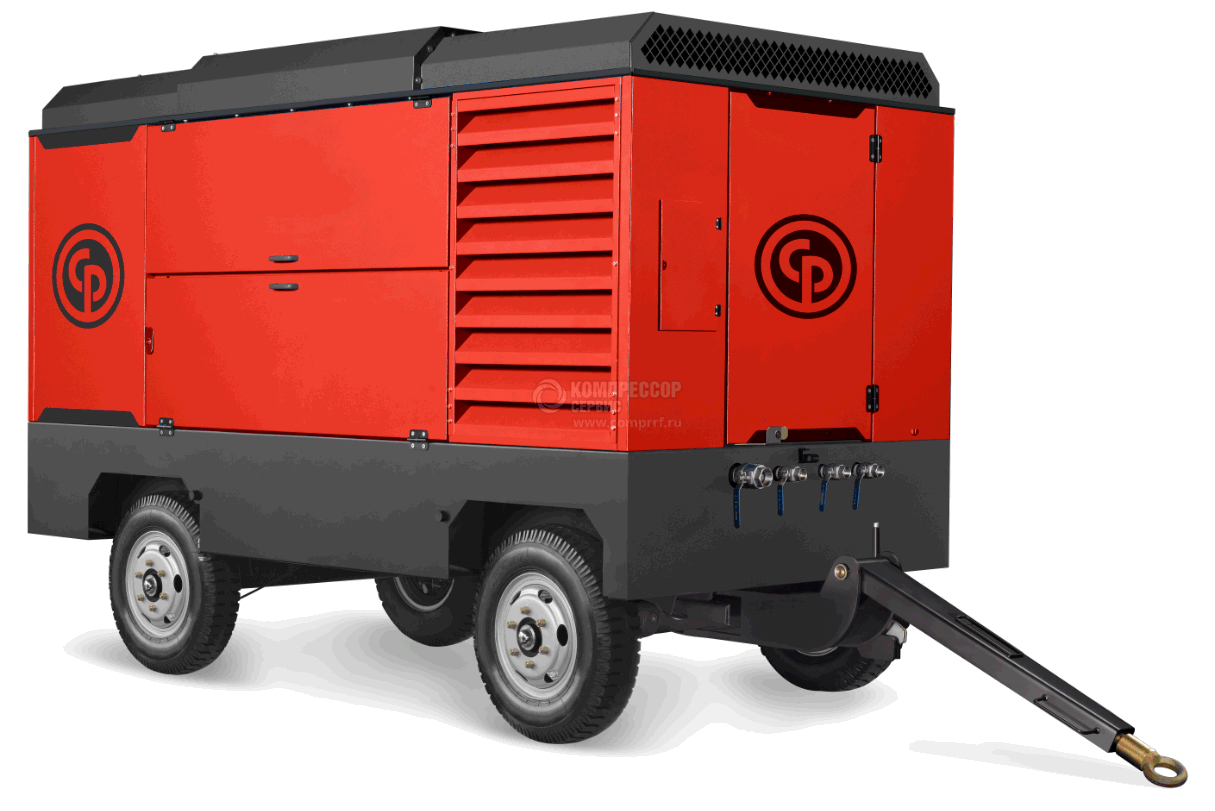

Дизельный передвижной компрессор CPS820-17

Общее описание

Компрессоры вышеуказанных типов являются малошумными, имеют одноступенчатый винтовой маслозаполненный компрессорный элемент, с рабочим давлением от 7 до 17 бар.

Двигатель

Двигатель CUMMINS с водяным охлаждением, приводит в движение компрессорный элемент через муфту, специально предназначенную для тяжелых условий работы.

Компрессорный элемент

Компрессоры имеют одноступенчатый винтовой маслозаполненный компрессорный элемент, приводимый в движение через гибкую муфту от дизельного двигателя. В компрессорном элементе отсутствуют впускные и выпускные клапана, что повышает надежность и безотказность работы. Винты компрессорного элемента абсолютно уравновешены, что обеспечивает низкий уровень шума и вибрации. Винтовой элемент обеспечивает постоянную производительность в течение всего срока службы, а его техническое обслуживание ограничивается заменой компрессорного масла и фильтров. Компрессор не требует наличия отдельного ресивера, поскольку пульсация нагнетаемого газа минимальна (компрессорный элемент выдает 120 порций газа в секунду). Охлаждение компрессора – воздушно-масляное с вентилятором.

Кожух, патрубки, топливный бак


Установка смонтирована на прочном основании и закрыта шумопоглощающим кожухом. Кожух имеет несколько открывающихся крышек для удобного доступа к обслуживаемым агрегатам и узлам установки. Кожух и основание оцинковано и окрашено порошковым способом. Сжатый воздух поступает к потребителю через один 2” и три 3/4’’ выходных патрубка. Установка оборудована топливным баком емкостью 512 литров.
Системы регулирования и контроля

Компрессор оборудован автоматической системой непрерывного регулирования производительности, которая состоит из пневмомеханического регулятора оборотов двигателя, впускного воздушного клапана и пневматической системы управления. Система управления чувствительна к изменению давления в ресивере маслоотделителя, которое происходит при изменении потребления воздуха. При увеличении потребления происходит мгновенное падение давления в ресивере, на что система управления реагирует командами на увеличение оборотов двигателя и открытие впускного клапана. При уменьшении потребления воздуха обороты двигателя уменьшаются, и прикрывается впускной клапан.

При закрытии впускного клапана уменьшается количество изначально всасываемого в компрессор воздуха, что снижает затраты мощности двигателя (а значит и топлива) на сжатие "лишнего воздуха". Наличие регулирующего клапана позволяет сузить диапазон изменения оборотов двигателя, снизить их максимальное значение, что повышает ресурс двигателя и снижает расход топлива. Система регулирования производительности обеспечивает соответствие количества производимого и потребляемого воздуха, что исключает сброс избыточного количества воздуха. Эффективное рабочее давление устанавливается в широких пределах поворотом рукоятки регулировки.

Компрессор имеет аналоговую систему управления с выводом информации на аналоговую контрольную панель приборов, имеющую манометр рабочего давления, тахометр, счетчик моточасов, указатели уровня топлива и температуры охлаждающей жидкости, индикацию работы компрессора (вкл/выкл), предупредительную аварийную индикацию: заряда аккумуляторной батареи, низкого давления масла в двигателе, низкого уровня топлива, высокой температуры компрессорного масла.



Шасси

Компрессор поставляется на четырехколесном шасси с ручным стояночным тормозом с нерегулируемым дышлом с широким крепежным кольцом. Компрессор установлен на раму через резиновые проставки.
